火狐电竞充电头网拿到了惠普一款USB-C接口的电源适配器，这款适配器型号为TPN-LA24，支持100-240Vac宽电压输入，输出功率为30W，最高输出电压为15V。适配器配有可折叠国标插脚，并自带1.8米输出线，由光宝电子代工。

　　实测这款充电器支持PD3.0快充，还具备3.3-5.9V3A、3.3-11V3A、3.3-16V2A三组PPS电压档位，不仅可以为笔记本电脑充电，对安卓手机也有很好的快充兼容性。下面就带来惠普这款30W电源适配器的拆解，一起看看内部的方案和用料。

　　惠普30W电源适配器为经典黑色配色，自带USB-C线，机身为方块造型设计，外壳主体磨砂工艺处理。

　　看完了惠普这款电源适配器的外观和测试，下面就进行拆解，一起看看内部的方案和用料。

　　PCBA模块正面一览，右上角焊接保险丝，共模电感，顶部中间位置焊接安规X2电容，左上角焊接第二颗共模电感。在安规X2电容下方焊接高压滤波电容，底部为变压器和输出小板。

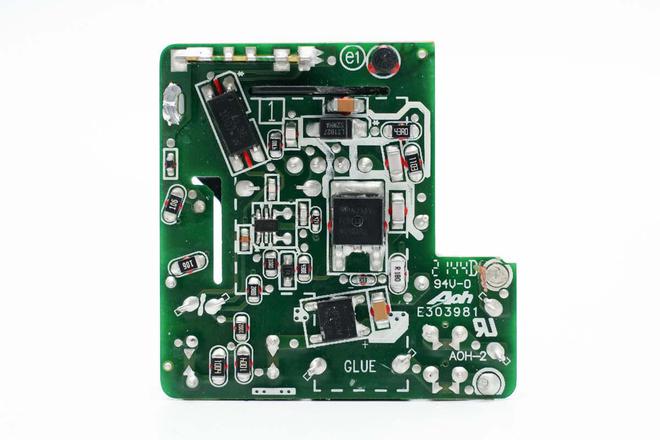

　　PCBA模块背面焊接整流桥，初级主控芯片，初级开关管和反馈光耦。初次级之间开槽并插入绝缘板隔离。

　　通过对PCBA模块的观察发现，惠普这款充电器采用QR开关电源设计，同步整流。输出电压由协议芯片通过光耦进行反馈。下面我们就从输入端开始了解各个器件的信息。

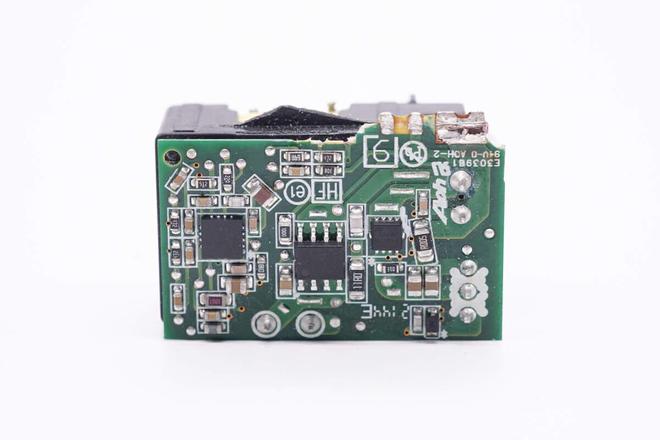

　　协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片，并通过了高通QC4+认证。WT6636F支持USB PD3.0和PPS，支持线损补偿，支持多重保护功能。内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

　　惠普这款30W电源适配器采用方形机身，整体为黑色外壳，配合亮面设计。适配器配有可折叠国标插脚，并配有1.8米长输出线Vac输入，输出功率为30W，最高输出电压档位为15V，可以满足惠普笔记本电脑的充电使用，实测还支持PPS快充，对安卓手机也有不错的快充兼容性。

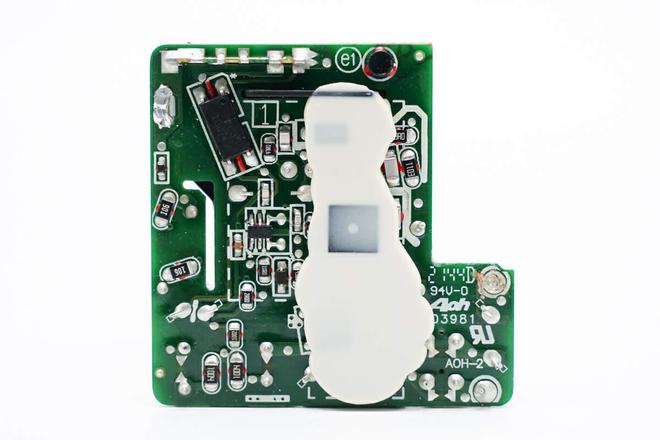

　　充电头网通过拆解了解到，惠普这款电源适配器采用两块PCB焊接组成，内部为反激架构，使用安森美初级开关管，同步整流芯片为定制型号，协议芯片采用伟诠WT6636F。适配器内部元器件大面积打胶加固，PCB背面开关管和整流桥打胶，利用背面散热片加强散热。适配器由知名品牌光宝代工，内部做工用料可靠。
